Наименование характеристики
|
Значение (диапазон)
|
1
|
Внутренний диаметр трубопровода Ду, мм
|
32,40,50,65,80,100,
150,200,250-1800 |
2
|
Максимальная скорость потока жидкости, м/с
|
12,0
|
3
|
Температура жидкости, °С |
+1...+150
|
4
|
Давление жидкости в трубопроводе,МПа,не более |
1,6
|
5
|
Длина соединительных кабелей, м |
до 200
|
6
|
Погрешность измерения расхода для диапазона изменения, %: - прибора, поверенного методом проливки от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим - прибора, поверенного имитационным способом от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим |
±1,0 ±1,5 ±3,0 ±1,5 ±1,5 ±3,0 |
7
|
Напряжение питания прибора, В |
220 (50Гц)
|
8
|
Потребляемая мощность, Вт, не более |
10,0
|
9
|
Масса электронного блока, кг |
3,8
|
Условный проход Ду, мм |
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250-1800
|
Максимальный, Qнаиб |
31
|
45
|
85
|
144
|
218
|
340
|
765
|
1360
|
до 99000
|
Переходный, Q перех |
0,44
|
1
|
3,4
|
5,8
|
8,7
|
13,6
|
30,6
|
54,4
|
до 270
|
Минимальный, Qнаим |
0,16
|
0,3
|
1,3
|
1,6
|
2,0
|
2,3
|
3,8
|
5,0
|
до 25
|
НАЗНАЧЕНИЕ:
Расходомер УРЖ2КМ предназначен для измерения расхода и объема холодной, горячей воды или другой жидкости, протекающей по одному или двум напорным трубопроводам. Измеряемая среда - вода с кинематической вязкостью от 0,198·10-6 до 1,569·10-6 м2/с, содержанием твердых и газообразных веществ не более 1% от объема, максимальной скоростью не более 12 м/с, числом Рейнольдса не ниже Re 10000, давлением не более 1,6 МПа, либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Расходомер УРЖ2КМ зарегистрирован в Госреестре России под № 23363-02.
Экспертное заключение Госэнергонадзора № 258-ВС.
Межповерочный интервал – четыре года.
№
|

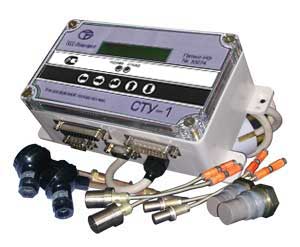

Наименование характеристики
|
Значение (диапозон)
|
1
|
Внутренний диаметр трубопровода Ду, мм |
15,20,25,32,40,50,65,80,100,
150,200,250-1800 |
2
|
Максимальная скорость потока жидкости, м/с |
12,0
|
3
|
Температура жидкости, °С |
+1...+150
|
4
|
Давление жидкости в трубопроводе, МПа, не более |
1,6
|
5
|
Длина соединительных кабелей, м |
до 200
|
6
|
Диапазоны выходных частотно-импульсных сигналов, пропорциональных
расходу, Гц |
0-2; 0–16,6; 0-100
|
7
|
Погрешность измерения расхода для диапозона изменения, %: -прибора, поверенным методом проливки от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим - прибора, поверенного имитационным способом от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим |
± 1.0 ± 1,3 ± 1,5 ± 1,3 ± 1,5 ± 2,0 |
8
|
Напряжение питания прибора, В |
220 (50Гц), +12 В
|
9
|
Потребляемая мощность, Вт, не более |
3,0
|
10
|
Габаритные размеры электронного блока, мм |
330x200x108
|
11
|
Масса электронного блока, кг |
0,7
|
Условный проход Ду, мм |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
Максимальный, Qнаиб |
3,5
|
5
|
8
|
(11)36
|
(25)48
|
75
|
127
|
192
|
300
|
675
|
1200
|
Переходный, Q перех |
0,08
|
0,14
|
0,2
|
0.44(0,6)
|
0.7(0,9)
|
1,5
|
2,5
|
3,8
|
6
|
14
|
24
|
Минимальный, Qнаим |
0,03
|
0,05
|
0,07
|
0.16(0,2)
|
0.2(0,3)
|
0,5
|
0,9
|
1,3
|
2,0
|
4,5
|
8,0
|
